フレキシブル
ツールステージ
マイクロスコープによる
工具撮影を簡単に！
- 多種多様な工具撮影を3Dプリンタ製治具で強力サポート
- 作業性、効率化を追求した工具撮影治具
- 標準マイクロスコープに簡単装着
- 工具撮影時の段取り時間を大幅低減
- クイックチェンジ方式で
多様な測定物に対応
“ココがうれ＆スゴっ！”
── 嬉しい！凄い！アイデアと技術のご紹介 ──

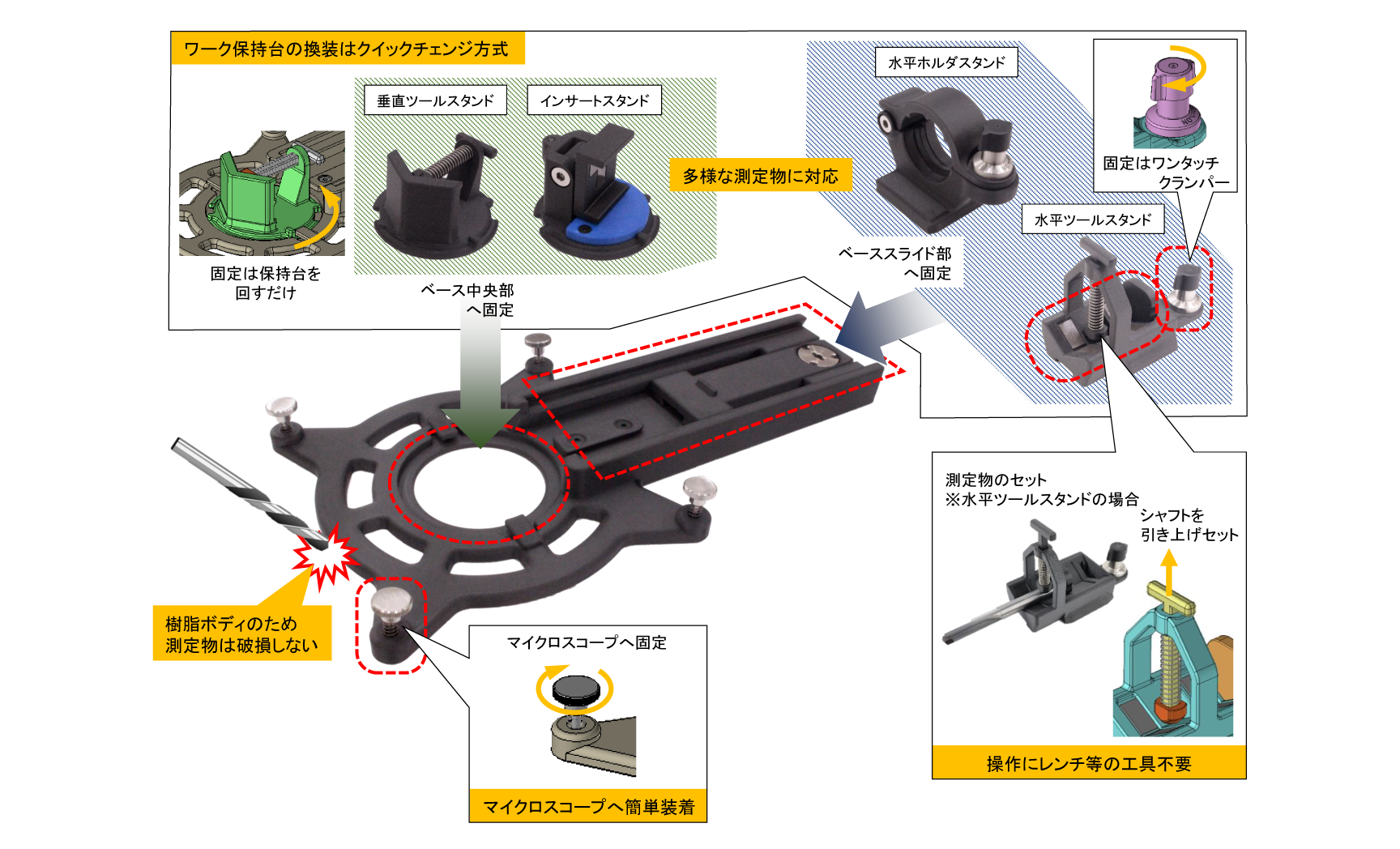

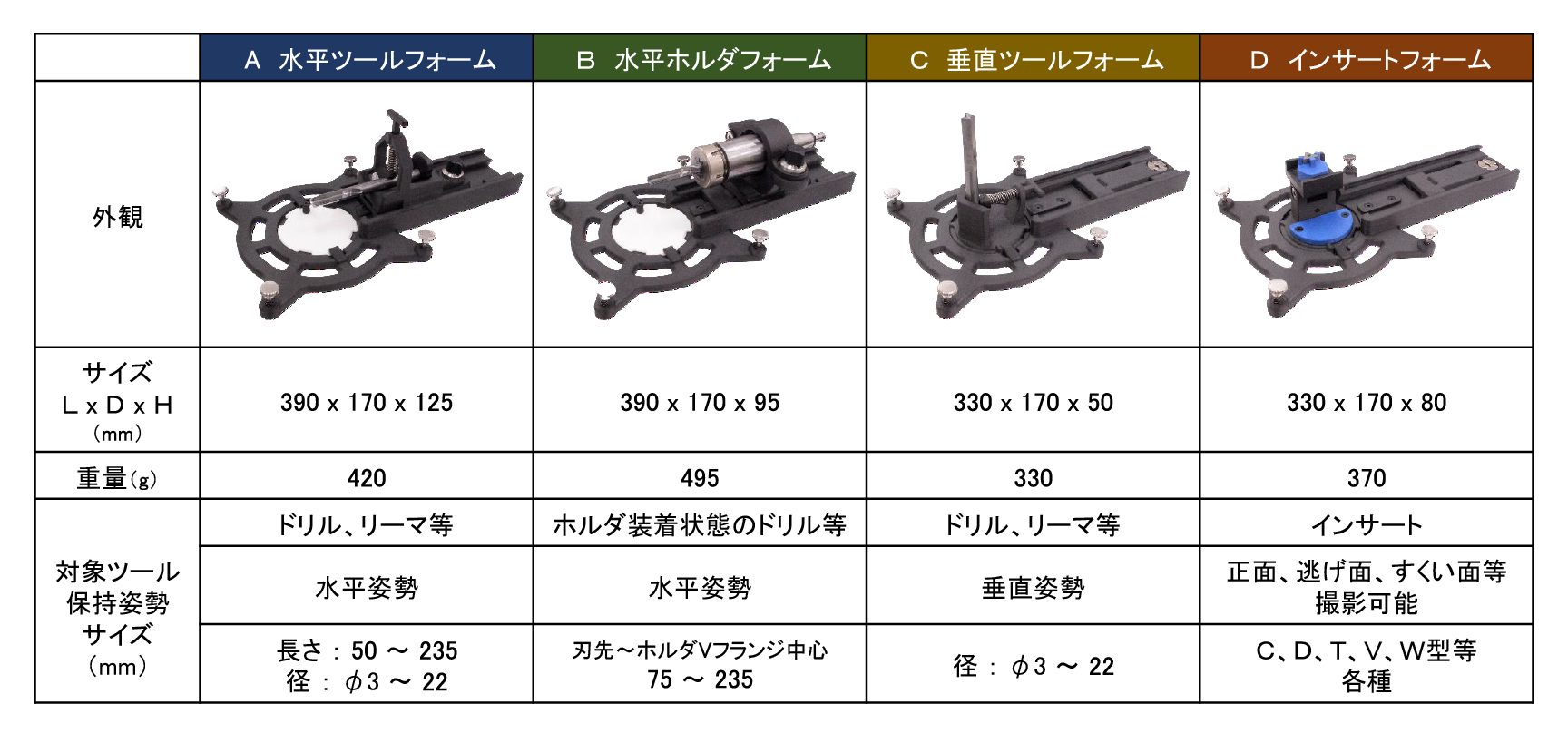

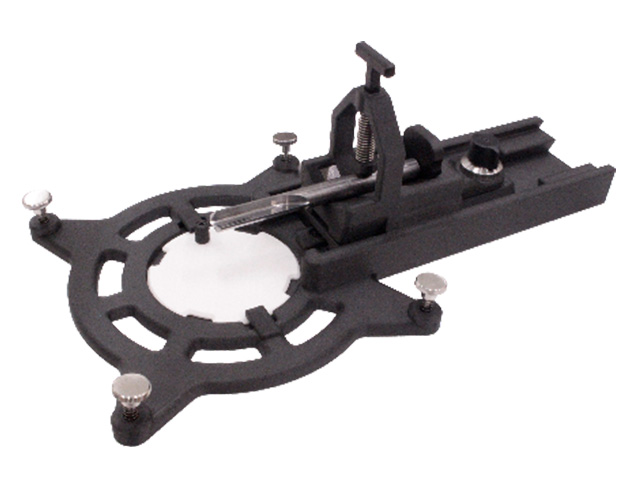

フレキシブルツールステージは、マイクロスコープに取付け撮影する工具を保持できる樹脂製治具。
構成部品はCFRPの積層造形品を採用、高い強度重量比を有し、軽量ながら長物やホルダに付いたままでも保持可能。
また、工具や機材と接触しても傷付けることはない。マイクロスコープへの取付けやワーク保持台の脱着はすべて工具レスで操作性が良く、クイックチェンジ可能で様々な測定物を撮影でき、「作業時間低減」に貢献します。
フレキシブルツールステージの活用方法
ココがポイント！
フレキシブルツールステージExcellent !
作業時間低減Good !
開発コンセプト／製品コンセプト
「現状と課題」
- マイクロスコープを使用した撮影作業において、以下問題点があった。
- ステージが小さく、サイズが大きい測定物は撮影できない。
- ホルダに付いたままでは撮影できない。
- 操作に工具が必要。
- 従来の治具は金属製で重く、測定物や機材に接触すると傷付けてしまう。
- 固定できないため、繰り返しや作業者による撮影に時間を要する。
「開発のポイント」
- 「フレキシブルツールステージ」は、構成部品にCFRPの積層造形品を採用。高い強度重量比を有し、軽量ながら長物やホルダに付いたままでも保持可能。
また、樹脂ボディのため工具や機材と接触しても傷を付けることはない。 - マイクロスコープへの取付けや測定物保持台の置き換えはすべて工具レスで操作性が良く、かつ測定物の位置決めにより繰り返しや作業者による撮影ばらつきが低減できる。
