優れた仕上げ精度を誇る
鋳鉄・鋼用超硬リーマシリーズ

  • 「6枚刃」+「不等分割」で
    高精度・高能率加工を実現
  • 最適な不等分割による抜群な真円度
  • 6枚刃加工がもたらす優れた面粗度
  • 高送りで高能率加工

GHIリーマシリーズ

GHIリーマシリーズとは

①GHIリーマ

一般仕上穴用

特徴:6枚刃不等分割による
高精度加工

  • IT7級精度
  • 真円度10μm以下
  • 面粗度12.5z

GHIリーマ

②GHIリーマ Type.T

薄肉ワーク加工用

特徴:右ネジレによる
低抵抗加工

  • IT7級精度
  • 真円度10μm以下
  • 面粗度12.5z

GHIリーマ Type.T

③GHIリーマ Type.R

貫通穴加工用

特徴:左ネジレによる貫通穴切屑排出性向上

  • IT7級精度
  • 真円度10μm以下
  • 面粗度12.5z

GHIリーマ Type.R

“ココがうれ&スゴっ!”
── 嬉しい!凄い!アイデアと技術のご紹介 ──

GHIシリーズは切れ刃の最適な不等分割と6枚刃により抜群な真円度と、優れた面粗度を実現する鋳鉄・鋼用リーマ。
高送りでの高能率加工が可能な為、サイクルタイム短縮に貢献する。
標準仕様の他に、薄肉加工用Type.T、貫通穴用Type.Rをラインナップ。

抜群の真円度Good !

抜群の真円度

優れた面粗さGood !

優れた面粗さ

Type.T(右ネジレ)
切削抵抗(スラスト)の低減Good !

Type.T(右ネジレ) 切削抵抗(スラスト)の低減

Type.R(左ネジレ)
切り屑排出性向上Good !

Type.R(左ネジレ) 切り屑排出性向上

ココがポイント!
6枚刃不当分割や刃型、コーティングの最適化による加工精度の向上Excellent !

6枚刃不当分割や刃型、コーティングの最適化による加工精度の向上

開発コンセプト/製品コンセプト

「現状と課題」

  • 高能率加工が可能な仕上リーマがニーズとして求められていたが、従来の多刃リーマでは高送り時に真円度や面粗さが悪化することがあり課題となっていた。

「開発のポイント」

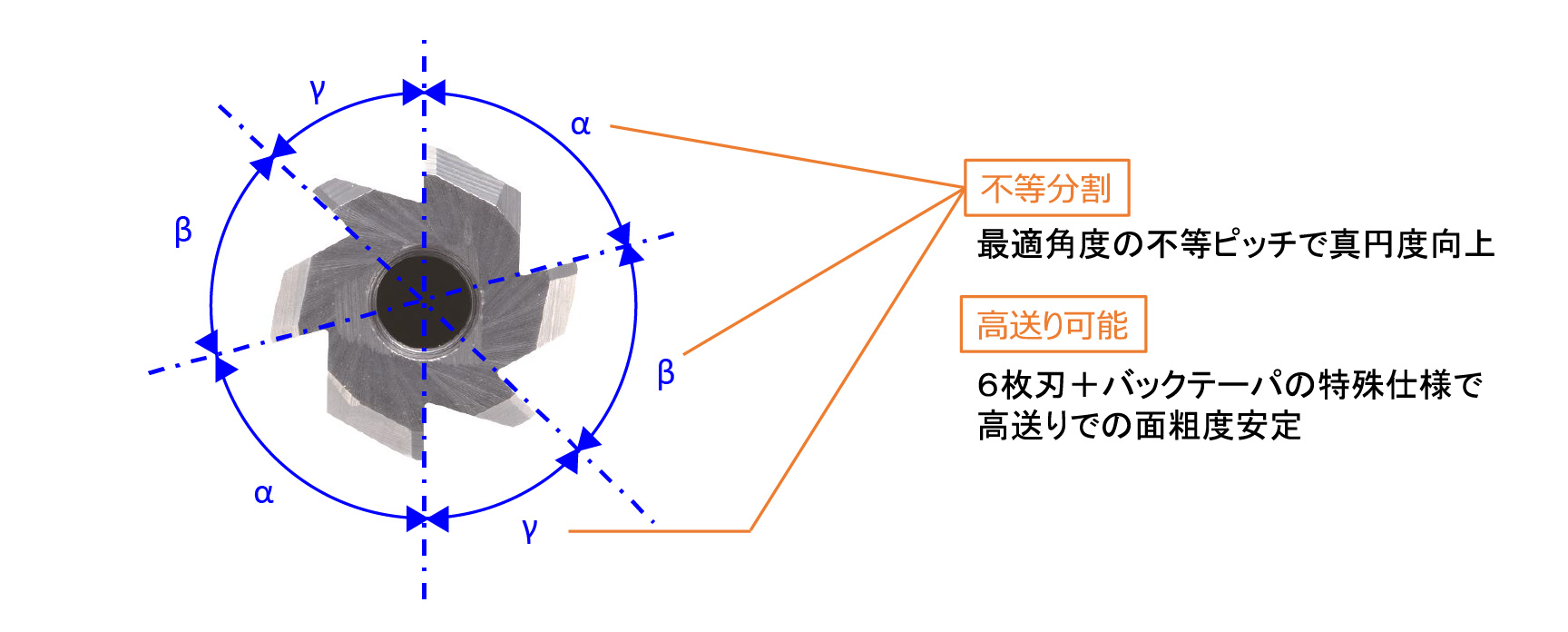

  • GHIシリーズでは最適な刃先の不等分割で、真円度の大幅向上を実現。
    また刃数を6枚刃に設定し、高送りに適したバックテーパとすることで面粗度の向上を達成。
    さらに多層コーティングを採用し、寿命延長によって刃具費低減に貢献します。

加工事例

使用ツール GHIリーマ
GHIリーマ Type.T
GHIリーマ Type.R
加工ワーク テストピース
被削材 FC250
工具径 ø10
切削条件
  • 切削速度:V=100m/min
  • 送り:f=0.5mm/rev
取り代 ø0.2
要求精度
  • GHIリーマ、GHIリーマ Type.T

要求精度

真円度

真円度

面粗さ

面粗さ

製品仕様

GHIリーマ

工具仕様

対象工程 FC/FCD/鋼の穴仕上加工
設定径 ø6~
標準条件
  • 切削速度:V=50~150m/min
  • 送り:f=0.2~0.6mm/rev
加工性能 加工径:IT7級

GHIリーマ Type.T

工具仕様

対象工程 FC/FCD/鋼の穴仕上加工
設定径 ø6~ø20
標準条件
  • 切削速度:V=30~100m/min
  • 送り:f=0.2~0.6mm/rev
加工性能 加工径:IT7級

GHIリーマ Type.R

工具仕様(貫通穴専用)

対象工程 FC/FCD/鋼の穴仕上加工
設定径 ø6~ø20
標準条件
  • 切削速度:V=30~100m/min
  • 送り:f=0.2~0.6mm/rev
加工性能 加工径:IT7級

適用ワーク例

適用ワーク例
