油圧チャック治具（外径把握）
外径基準での加工に最適！
- 高精度なクランプと小型化を追求した油圧式チャック治具
- 把握振れ精度5µm以下
- コレットチャック治具と比較して治具の高さ約76％コンパクト化
- 部品交換で多品種に対応可能
“ココがうれ&スゴっ！”
── 嬉しい！凄い！アイデアと技術のご紹介 ──
「油圧チャック治具」は、油圧機構を活用してワークをチャックする治具。
レンチ一本の簡単操作で、誰でも高精度クランプを実現、素早い部品交換で多品種に対応。
小型・軽量のニーズに合わせたコンパクト設計にも対応いたします。
「高精度クランプ」・「多品種対応」が求められる現場に最適です。

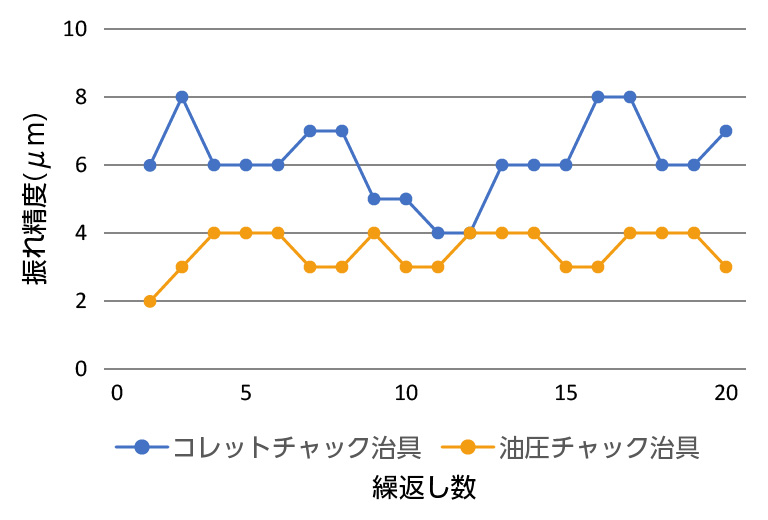

優れた把握振れ精度Good !
ココがポイント！
小型設備に対応したコンパクト設計！Excellent !
ココがポイント！
部品交換で多品種対応！Excellent !
開発コンセプト／製品コンセプト
「現状と課題」
- 電動車の高効率モーター駆動にはギヤの高精度加工が不可欠であり、歯切・歯研工程での精密加工が求められている。
- さらに近年ではワークや設備の小型化に伴い、省スペースでの高精度クランプ治具が必要である。
「開発のポイント」
- 「油圧チャック治具」では油圧機構を採用することにより、省スペースでの高精度クランプを実現。
- さらに、部品を交換するだけで多品種ワークへの段替えが可能
製品仕様／特長
油圧式
| 特長 |
|
|---|---|
| 用途 | 旋削／研削加工 |
| 収縮量 | øD×0.003 （ø20の場合ø0.06mm収縮） |
| 振れ精度 | 5μm以内 |
| 繰返し精度 | 2μm以内 |
| 把握可能径（外径） | ø10～ |

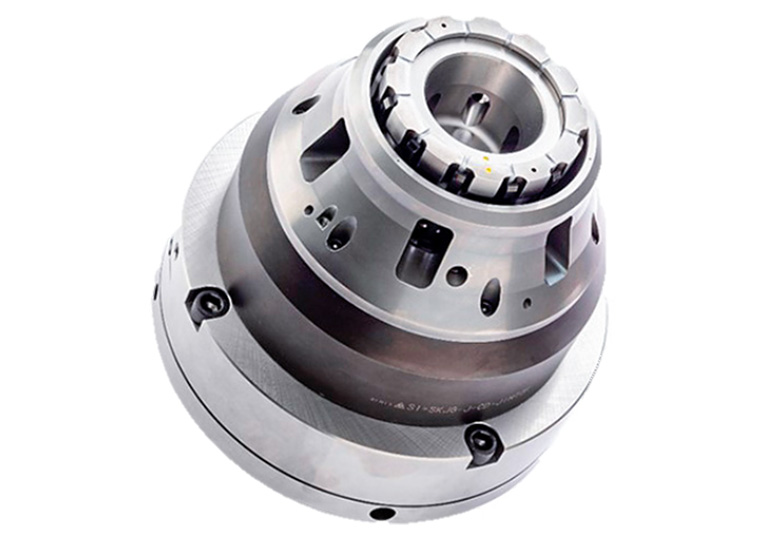

コレット式
| 特長 |
|
|---|---|
| 用途 | 旋削／研削加工 |
| 収縮量 | ø0.3mm |
| 振れ精度 | 10μm以内 |
| 繰返し精度 | 5μm以内 |
| 把握可能径（外径） | ø12～ |
