「現状と課題」

専用パレットを有する5軸加工機に一般的なマシンバイスを取付ける場合、取付穴等の違いにより専用パレットとマシンバイスの間に中間プレートが必要になる。
その場合、次の課題が挙げられる。

• ワーク取付面までが高くなり、加工領域が減少する。
• 治具が重くなり総重量の制約を超えてしまう。
• 治具が重いため、段替え時の作業者への負荷が大きい。

「開発のポイント」

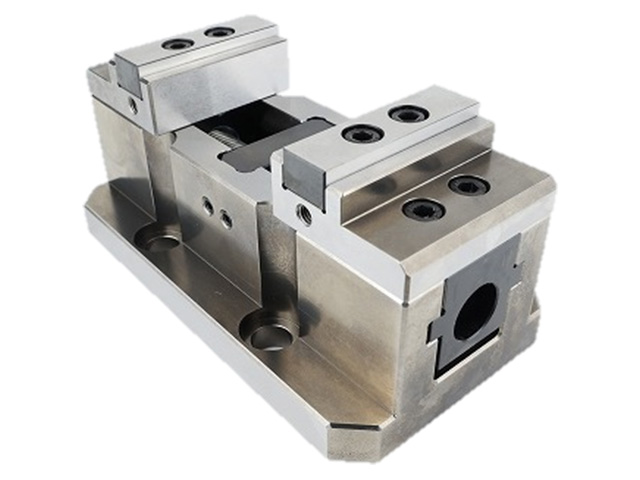

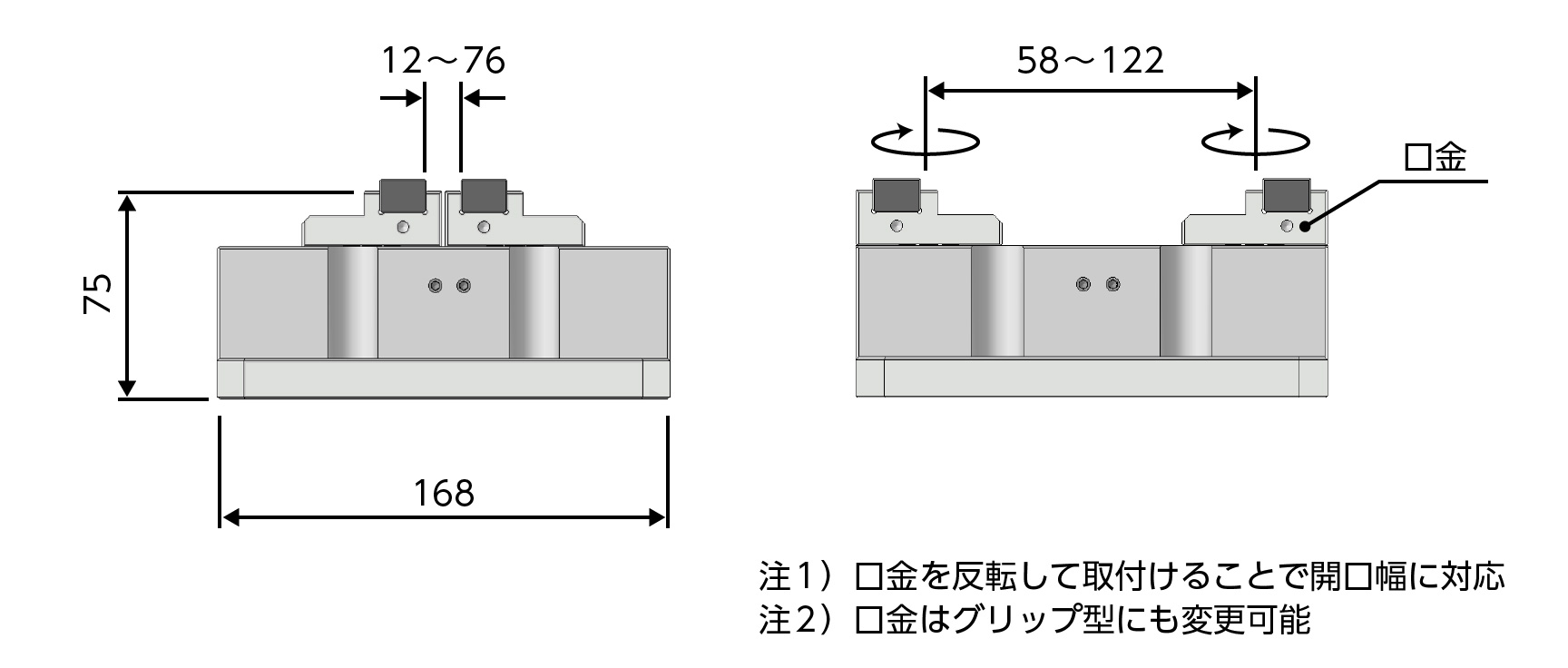

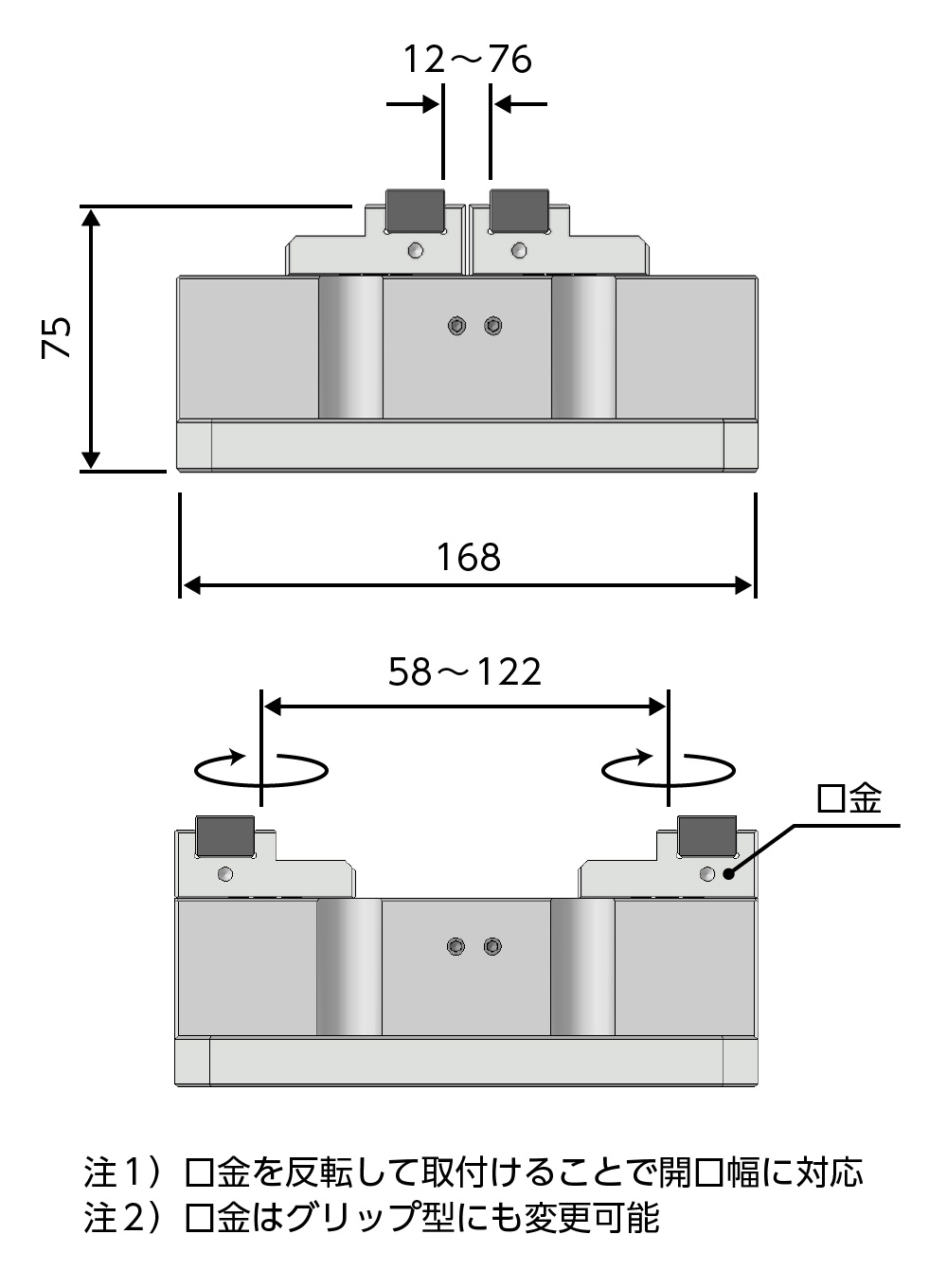

• 「5軸加工用マシンバイス」は、使用パレットに合わせた取り付けにすることで中間プレートを不要とし、マシンバイス高さも併せて低減。
• 加工領域を最大限に確保し、軽量化。加工点位置を低くすることで加工時の剛性も向上させた。
