真丸Zリーマ
断続切削でも安定＆優れた仕上げ精度！
- 「優れたガイド性」＋「PCD切れ刃」で
高精度かつ断続穴にも最適！
- 全周ガイド＋PCD1枚刃による優れた加工精度
- DLCコートによる耐溶着性向上
“ココがうれ＆スゴっ！”
── 嬉しい！凄い！アイデアと技術のご紹介 ──
真丸Zリーマは、全周ガイド＋PCD1枚刃で構成。
全周ガイドにより断続加工でも優れたガイド性能を発揮し安定した加工を可能としました。
さらにPCDの1枚刃仕様＋DLCコート仕様とすることで耐溶着性を高め「高精度加工」を実現。
優れた真円度Good !
安定した穴径Good !

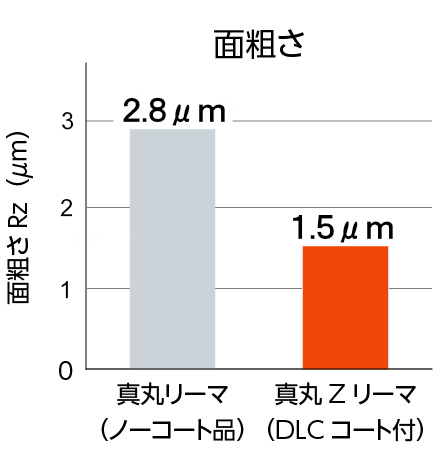

DLCコートによる耐溶着性向上Good !
ココがポイント！
高いガイド性により高精度を実現Excellent !
開発コンセプト／製品コンセプト
「現状と課題」
- 加工穴部に横穴や溝等が存在する場合では断続切削となり、従来の2枚刃PCDリーマでは穴径、真円度が安定せず高精度加工が困難であった。
「開発のポイント」
- 全周ガイド＋PCD1枚刃により加工時のツール挙動を抑制。
断続切削でも優れた加工精度を実現。 - DLCコートを付与することで全周ガイド化の懸念事項である、アルミ溶着を防止。
加工事例断続穴
| 使用ツール | 真丸Zリーマ |
|---|---|
| 加工ワーク | シリンダーヘッド リフター穴 |
| 被削材 | AC2C-T6 |
| 工具径 | ø31 |
| 切削条件 |
|
| 取り代 | ø0.3 |
| 要求精度 |  |
リフター穴
真円度
穴径
製品仕様
工具仕様

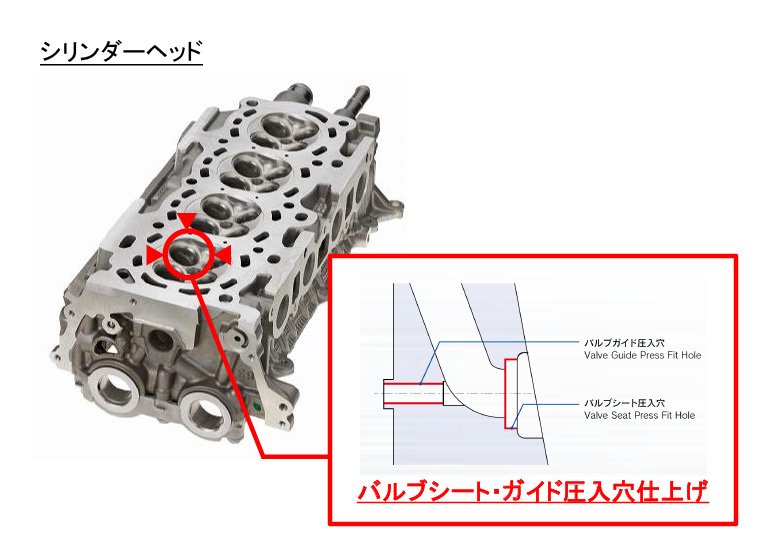

| 対象工程 | バルブシート・ガイド圧入穴、スプール穴、リフター穴、アルミ高精度穴 |
|---|---|
| 設定径 | ø5～ |
| 標準条件 |
|
| 加工性能 | 加工径：IT7級 |
適用ワーク例
